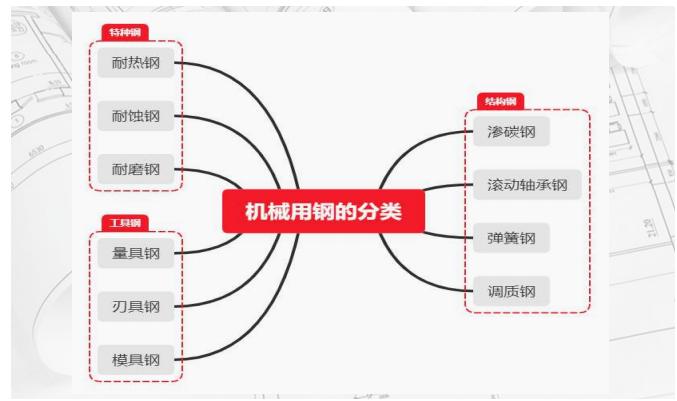

機械用鋼之高速鋼的性能分析

高速鋼(俗稱風鋼）：制造高速切削刃具用鋼。

1、性能特點:

高熱硬性(600℃)、高淬透性

2、成分特點：

① 高碳: 0.70~1.5%C

② 合金元素作用

③ 提高淬透性: Cr

④ 提高熱硬性、耐磨性: W、Mo、V

3、加工與熱處理：

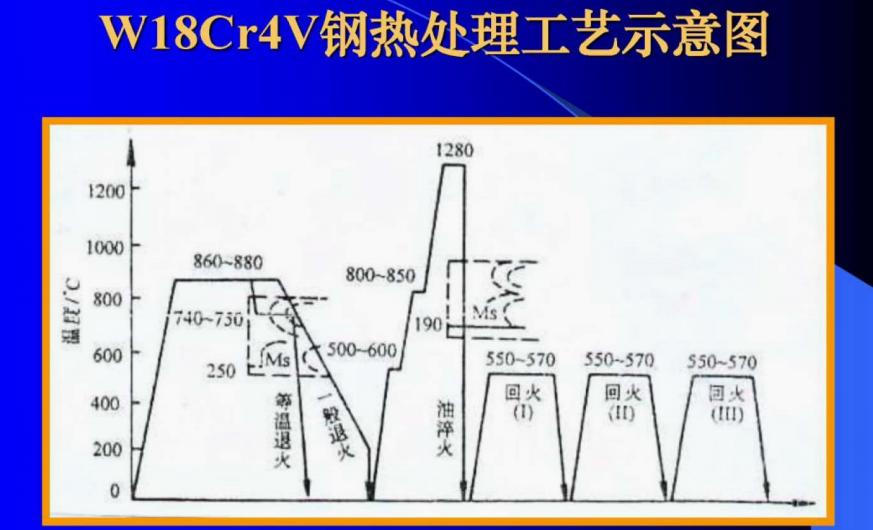

加工工藝路線:下料→鍛造→退火→機加工→淬火→回火→磨削

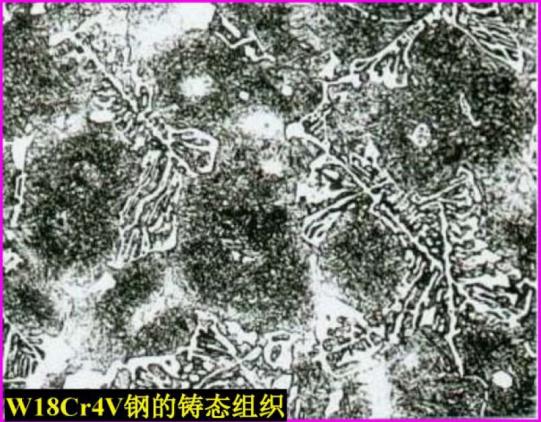

高速鋼是萊氏體鋼，其鑄態組織為亞共晶組織，由魚骨狀萊氏體與樹枝狀M+T組成，脆性大且無法熱處理改善。

（1）鍛造目的:打碎粗大的魚骨狀碳化物，使其均勻分布于基體中。

（2）退火目的:降低硬度，便于切加工;為淬火作組織準備。

退火后組織:S+顆粒狀碳化物

（3）淬火目的:獲得高合金元素含量的馬氏體。因此淬火溫度高(>1200℃)。

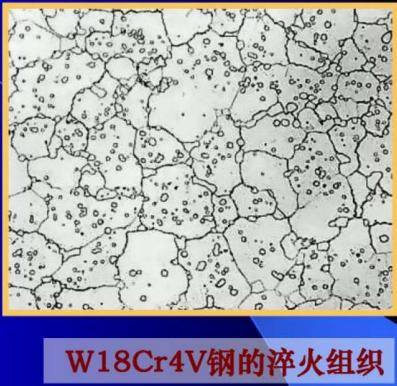

淬火后組織: M+未溶碳化物（~10%)+A' (~20%)

(4)回火目的:

為減少A’。消除內應力、穩定組織。常用560℃三次回火

回火時的組織變化:

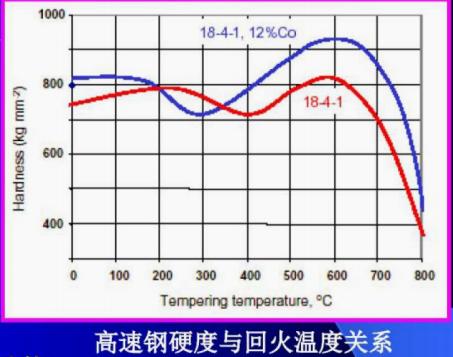

①析出W、Mo、 V的碳化物，產生二次硬化。

②碳及合金元素含量下降，Ms點上升，回火冷卻A'轉變為M。

每次回火加熱都使前一次的淬火馬氏體回火。

4、使用狀態下組織

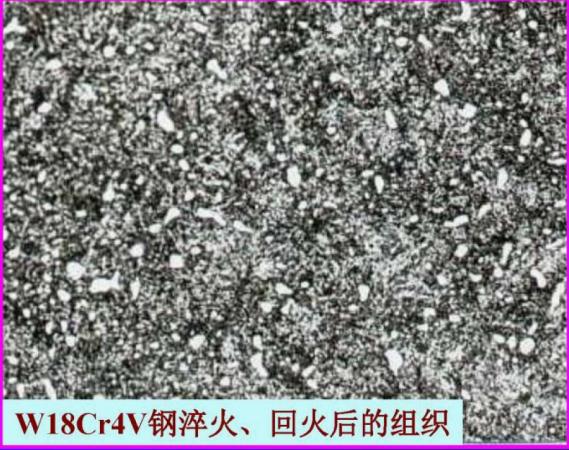

T回+顆粒狀碳化物+A’(少量)

點擊次數：0 更新時間：2022-09-15 10:50:19【打印此頁】

ikuuuu,日韩激情乱伦一区变态黄色网站视频,人妻无码一区二区三区久,亚洲无码中文字幕av
